　　1.防爆電氣設備鍛造工藝圖的定義

　　在砂型防爆電氣設備鍛造的生產現場管理環節中，工藝工作人員應當盡量有效域锎訂砂模防爆電氣設備鍛造的工藝方案，制作防爆電氣設備鑄造工藝圖。

　　所說“防爆電氣設備鑄造工藝圖”，便是在零件圖的前提下應用多種防爆電氣設備鍛造工藝符號表示出防爆電氣設備鍛造工藝方案的圖型。一般來說，它應當表示出鑄造件的澆筑位置、金屬型鑄的分型面、型芯的總數和樣子及確定方式、加工的剩余量、起模傾斜度、收縮率、澆注系統、零口、冷鐵以及布局等內容。

　　防爆電氣設備鑄造工藝圖是設計模型、生產現場管理、鑄制造和鑄造件檢測等基礎工藝的指導性文件。大家也可以根據制作的防爆電氣設備鑄造工藝圖和選擇的造型方式制作模型圖、受芯圖耦合箱圖，進行砂模鑄造件的有關工藝流程。

　　2.防爆電氣設備鑄造工藝圖圖例工藝標記

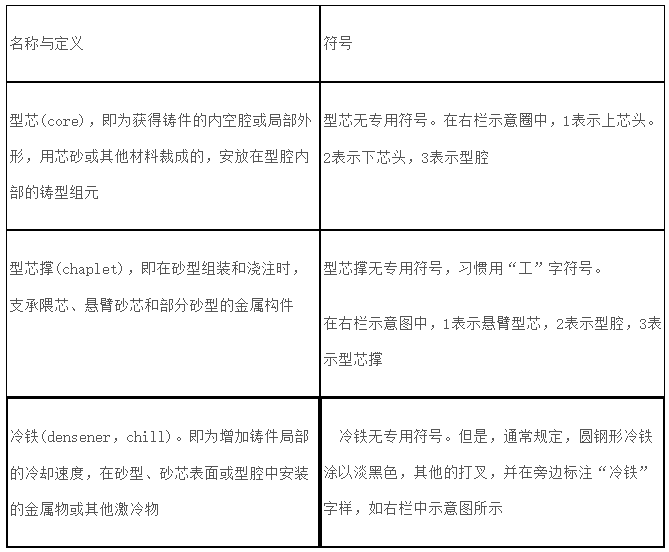

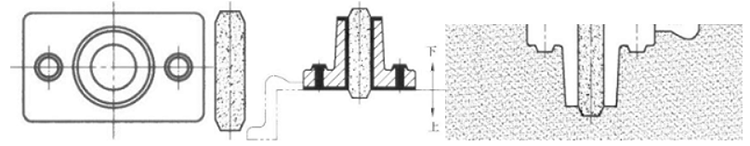

　　在防爆電氣設備鑄造工藝圖中經常使用的一部分圖例工藝標記。

　　3.防爆電氣設備鑄造工藝圖制作流程

　　防爆電氣設備鑄造工藝圖的制作一般可以按照下列流程開展：

　?、倨饰隽慵D的結構類型和質量標準。

　?、谔暨x澆筑方式、澆筑位置和分型面。

　　③明確不鑄孔部位。

　?、茉O(shè)計型芯及精準定位。

　?、菝鞔_澆注系統。

　?、拗谱鳂訄D。

　　在防爆電氣設備鑄造工藝圖制作時，一般來說，機械加工余量用標值表明；防爆電氣設備鍛造收縮率用文字標注；起模傾斜度一般用視角(盧)表明；不鑄孔用軸線(點畫線)表明；澆口、冒口系統用雙點畫線表明等等這些。
